À retenir
- La panne faîtière se situe sous la ligne de faîte et contribue à maintenir l’alignement des arbalétriers.
- Dans une ferme traditionnelle, l’entrait limite la poussée des arbalétriers sur les murs en formant un triangle structurel.
- Les chevrons portent les liteaux, les voliges ou les panneaux qui reçoivent directement la couverture.
- Une ouverture dans la toiture, un aménagement des combles ou le remplacement par une couverture plus lourde impose une réévaluation des charges.
- Les fissures, les traces d’humidité, les trous de xylophages et l’affaissement de la couverture figurent parmi les signes de dégradation à surveiller.
Au sommet d’une maison, la toiture semble former une surface continue, pourtant elle repose sur un assemblage précis de pièces de bois ou de métal. Chaque élément participe à la reprise des charges, au maintien des pentes et à la protection du bâtiment contre le vent, la pluie et la neige.
Les pièces supérieures de la charpente ne se limitent donc pas au faîtage visible depuis l’extérieur. Panne faîtière, arêtiers, chevrons, pannes intermédiaires, poinçons et contrefiches forment un ensemble solidaire, dont la conception doit correspondre à la géométrie du toit et aux contraintes du bâtiment.

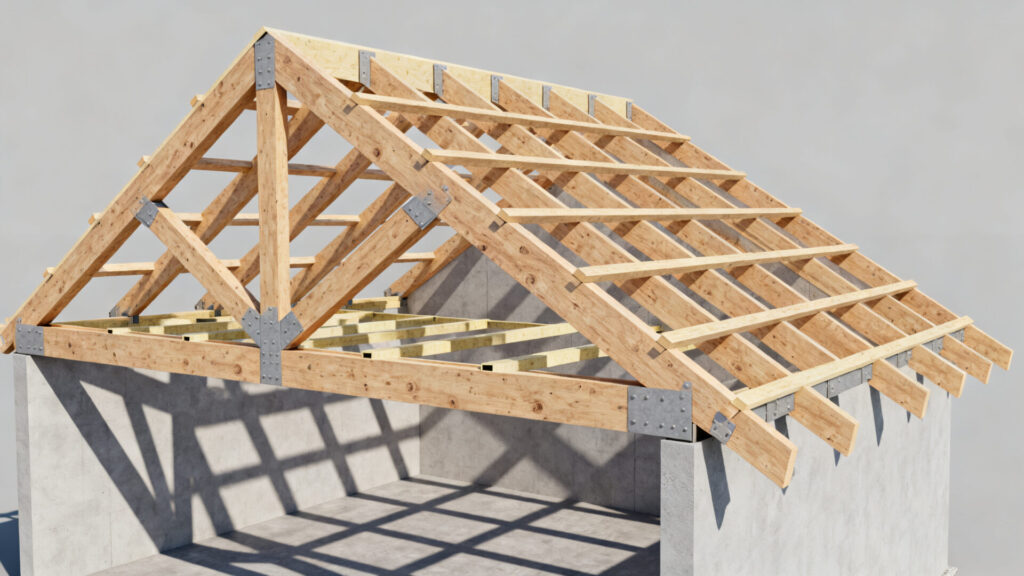

Comprendre l’organisation d’une charpente de toit
Une charpente traditionnelle est constituée de plusieurs niveaux de pièces. Les éléments principaux, comme les fermes, transmettent les charges vers les murs porteurs, tandis que les pièces secondaires soutiennent directement la couverture et assurent la continuité de la structure.
Le terme pièces supérieures désigne généralement les éléments installés dans la partie haute de la toiture. Leur position varie selon la forme du toit, mais leur objectif reste identique : maintenir les versants, répartir les efforts et éviter les mouvements excessifs de la couverture.
| Élément | Position | Fonction principale |
|---|---|---|
| Panne faîtière | Au sommet des versants | Relier et soutenir les arbalétriers |
| Panne intermédiaire | Entre le faîtage et la sablière | Répartir les charges des chevrons |
| Chevron | Dans le sens de la pente | Porter les liteaux ou les voliges |
| Arêtier | Sur une arête saillante | Renforcer l’intersection de deux versants |
Le faîtage et la panne faîtière
Le faîtage correspond à la ligne la plus haute d’une toiture à deux ou plusieurs versants. Il marque la rencontre des pans inclinés et reçoit généralement un ouvrage de couverture composé de tuiles faîtières, d’ardoises façonnées, de zinc ou d’un système métallique.
Sur le plan structurel, il ne faut pas confondre le faîtage visible avec la panne faîtière. Le premier appartient principalement à l’enveloppe étanche du toit, alors que la seconde est une poutre horizontale placée sous la ligne de faîte et destinée à reprendre une partie des efforts de la charpente.
La panne faîtière peut être portée par des pignons, des poteaux ou des éléments de ferme. Elle contribue à maintenir l’alignement des arbalétriers, à limiter leur déformation et à stabiliser la partie haute de la toiture, surtout lorsque les portées sont importantes.
Dans certaines charpentes, le faîtage est réalisé sans panne faîtière continue. Les fermettes industrielles, par exemple, s’appuient sur une succession de treillis rapprochés, tandis que d’autres systèmes utilisent un assemblage particulier d’arbalétriers et de pièces de liaison.
- LA NOTICE D'UTILISATION EN FRANÇAIS EST DISPONIBLE DANS LES DOCUMENTS EN BAS DE L'ANNONCE. Scannez le code QR…
- DÉTECTION DES MATÉRIAUX DE CONSTRUCTION - Permet de de trouver rapidement et précisément des fuites d'eau cachées ou…
- DÉTECTEUR D'HUMIDITÉ POUR LE BOIS - Appareil professionnel de mesure de l'humidité du bois avec 8 échelles d'étalonnage…
Les arbalétriers et les arêtiers
Les arbalétriers sont des pièces inclinées qui suivent la pente des versants. Ils constituent l’un des éléments majeurs de la ferme traditionnelle et reçoivent généralement les pannes, lesquelles soutiennent ensuite les chevrons et la couverture.
Leur dimension dépend de plusieurs paramètres : la portée, l’écartement des fermes, le poids des matériaux, la pente du toit et les charges climatiques locales. Une section trop faible ou un assemblage mal exécuté peut provoquer une flexion, un écartement des murs ou un affaissement progressif.
L’arêtier se situe sur une arête saillante, à l’intersection de deux versants qui forment un angle extérieur. Il se rencontre notamment sur les toitures à quatre pans, les pavillons avec croupes et les bâtiments présentant plusieurs volumes assemblés.
Cette pièce possède une double fonction. Elle participe à la stabilité de la charpente en reliant les différentes parties du toit et sert également de support à l’ouvrage d’étanchéité installé sur l’arête.
Il faut le distinguer de la noue, qui correspond à une intersection rentrante entre deux versants. L’arêtier évacue l’eau de part et d’autre d’une ligne saillante, tandis que la noue concentre les écoulements et nécessite une attention particulière lors de la pose de la couverture.
Les pannes, les chevrons et le support de couverture
Les pannes sont des pièces horizontales disposées dans le sens de la longueur du bâtiment. La panne faîtière se trouve au sommet, la panne sablière repose près du mur, et les pannes intermédiaires occupent l’espace entre ces deux niveaux.
Les pannes intermédiaires, parfois appelées pannes ventrières, réduisent la portée des chevrons et répartissent les charges sur les fermes ou les murs porteurs. Leur nombre varie selon la largeur du bâtiment, la pente, la nature de la couverture et les caractéristiques mécaniques du matériau utilisé.
Les chevrons sont installés perpendiculairement aux pannes et suivent la pente du toit. Ils constituent le support direct des liteaux, des voliges ou des panneaux, eux-mêmes destinés à recevoir les tuiles, les ardoises, les bardeaux ou une couverture métallique.
Dans une toiture en tuiles, l’espacement des chevrons doit être compatible avec le support prévu et avec le poids de la couverture. Une ventilation suffisante sous les éléments de couverture doit aussi être maintenue afin de limiter la condensation et les dégradations liées à l’humidité.
- Les liteaux servent souvent de support aux tuiles et sont fixés perpendiculairement aux chevrons.
- Les voliges et panneaux forment un platelage continu lorsque la couverture ou l’isolation l’exige.
- L’écran de sous-toiture améliore la protection contre les infiltrations accidentelles et les pénétrations de neige poudreuse.

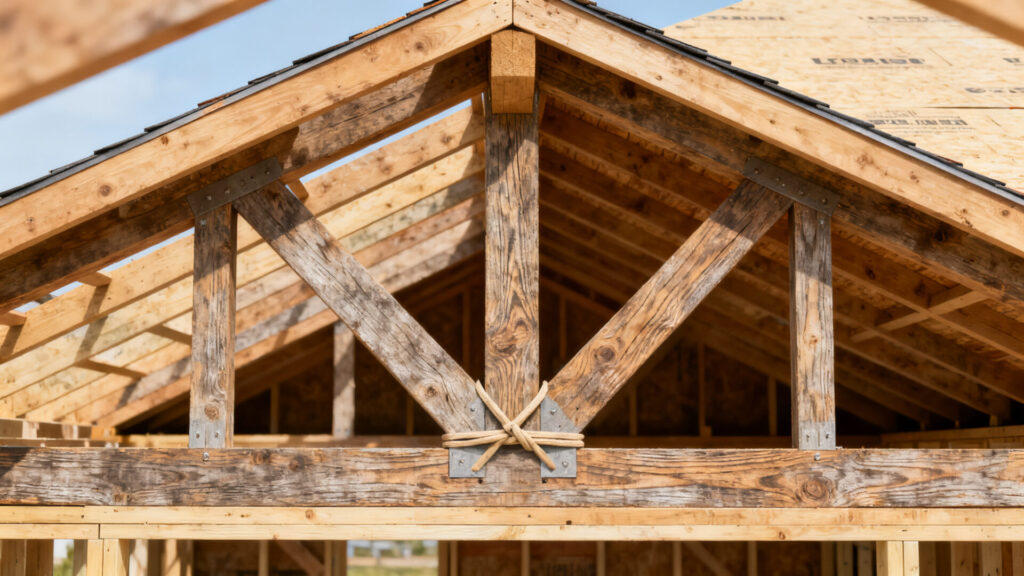

Le rôle des poinçons, entraits et contrefiches
Dans une ferme traditionnelle, le poinçon est une pièce verticale ou presque verticale située au centre de l’assemblage. Il relie généralement l’entrait à la partie haute de la ferme et contribue à organiser la transmission des efforts entre les différentes pièces.
L’entrait est placé horizontalement à la base de la ferme. Il limite la poussée exercée par les arbalétriers sur les murs et forme avec eux un triangle structurel, principe particulièrement efficace pour stabiliser une toiture à deux pentes.
Les contrefiches sont des pièces obliques qui relient le poinçon aux arbalétriers ou à d’autres éléments de la ferme. Elles jouent le rôle d’étais et réduisent la longueur libre des pièces inclinées, ce qui limite leur risque de fléchissement.
La disposition exacte de ces pièces dépend du type de ferme. Certaines charpentes comportent un poinçon central et deux contrefiches, d’autres utilisent des diagonales supplémentaires, des jambes de force ou des assemblages métalliques pour répondre à des portées et à des charges particulières.
Une charpente solide ne repose pas sur une pièce isolée : sa résistance vient de la cohérence des sections, des assemblages, des appuis et du cheminement des charges jusqu’aux fondations.
Des fonctions adaptées à chaque type de toiture
La forme du toit influence directement la disposition des pièces supérieures. Une toiture à deux versants possède une organisation relativement lisible, tandis qu’une toiture à quatre pans ou à plusieurs volumes demande des arêtiers, des noues et parfois des fermes spécifiques.
Dans une toiture monopente, la panne faîtière peut être remplacée par une panne haute située contre le mur supérieur. Dans une toiture à croupe, la rencontre des versants impose un traitement particulier des arêtiers et des empannons, c’est-à-dire des chevrons plus courts qui rejoignent les pièces inclinées de la croupe.
| Configuration | Pièces particulièrement sollicitées | Point de vigilance |
|---|---|---|
| Deux versants | Arbalétriers, panne faîtière, chevrons | Maintien de l’alignement et reprise de la poussée |
| Quatre versants | Arêtiers, empannons, pannes | Étanchéité des intersections |
| Plusieurs volumes | Noues, arêtiers, assemblages de raccord | Continuité des charges et évacuation de l’eau |
Les charpentes à fermettes présentent une organisation différente de celle des charpentes traditionnelles. Les éléments, souvent de faible section mais rapprochés, forment des triangles répétitifs qui distribuent les charges sur les murs périphériques, avec des contraintes particulières pour l’aménagement des combles.
Charges, matériaux et qualité des assemblages
Les pièces supérieures doivent supporter le poids permanent de la couverture, de l’isolation, des éventuels plafonds et des équipements fixés à la toiture. Elles doivent aussi résister aux charges variables liées à la neige, au vent, à l’entretien et parfois à l’installation de panneaux solaires.
Le bois massif reste courant dans les charpentes traditionnelles, notamment pour sa facilité d’usinage et sa capacité à être assemblé par tenons, mortaises, embrèvements ou boulons. Le lamellé-collé permet de réaliser des pièces de grande longueur ou de franchir des portées importantes avec une bonne stabilité dimensionnelle.
La qualité du matériau ne suffit toutefois pas à garantir la tenue de l’ouvrage. Les assemblages doivent être correctement dimensionnés, les appuis suffisamment résistants et les pièces protégées contre les entrées d’eau, car une humidité persistante favorise les champignons et les insectes xylophages.
Repérer les signes de dégradation
Une inspection régulière permet de repérer les désordres avant qu’ils ne deviennent coûteux. Elle concerne aussi bien les éléments visibles dans les combles que les zones situées sous les raccords de couverture, souvent exposées aux infiltrations.
- Déformation du faîtage ou apparition d’une ligne irrégulière sur la toiture.
- Fissures, fendillements ou écrasements au niveau des appuis et des assemblages.
- Traces d’humidité, auréoles, moisissures ou odeur persistante de bois humide.
- Trous et vermoulures pouvant signaler la présence d’insectes xylophages.
- Déplacement des tuiles ou affaissement localisé de la couverture.
Une pièce légèrement marquée n’implique pas nécessairement son remplacement. En revanche, une intervention sur un élément porteur, comme une panne, un arbalétrier ou une contrefiche, doit être précédée d’un diagnostic précis afin d’éviter de déstabiliser l’ensemble.
Lorsqu’une ouverture est créée dans la toiture, qu’un comble est aménagé ou qu’une couverture lourde est remplacée par un matériau différent, le calcul des charges doit être réévalué. Un charpentier ou un bureau d’études structure pourra vérifier la capacité des pièces existantes et définir les renforcements nécessaires.
Une structure pensée pour durer
Les pièces supérieures de la charpente forment un système complémentaire où chaque élément possède une fonction précise. Le faîtage protège la ligne haute, la panne faîtière maintient la structure, les arêtiers organisent les angles, tandis que les pannes et les chevrons conduisent les charges vers les appuis.
La durabilité dépend autant du choix des matériaux que de la conception, de la ventilation et de l’entretien de la couverture. Une surveillance attentive, associée à des réparations adaptées, permet de préserver la géométrie du toit et d’éviter que de petits défauts ne se transforment en désordres structurels majeurs.
FAQ
Les principales pièces supérieures sont la panne faîtière, les pannes intermédiaires, les chevrons, les arbalétriers, les arêtiers, le poinçon et les contrefiches.
La panne faîtière est une poutre horizontale située sous la ligne de faîte. Elle soutient les arbalétriers, maintient leur alignement et contribue à stabiliser la partie haute du toit.
L’arêtier se trouve sur une intersection saillante entre deux versants et facilite l’évacuation de l’eau de chaque côté, tandis que la noue correspond à un angle rentrant qui concentre les écoulements.
Une déformation du faîtage, des fissures aux assemblages, des traces d’humidité, des vermoulures, des tuiles déplacées ou un affaissement localisé peuvent révéler un problème de charpente.
